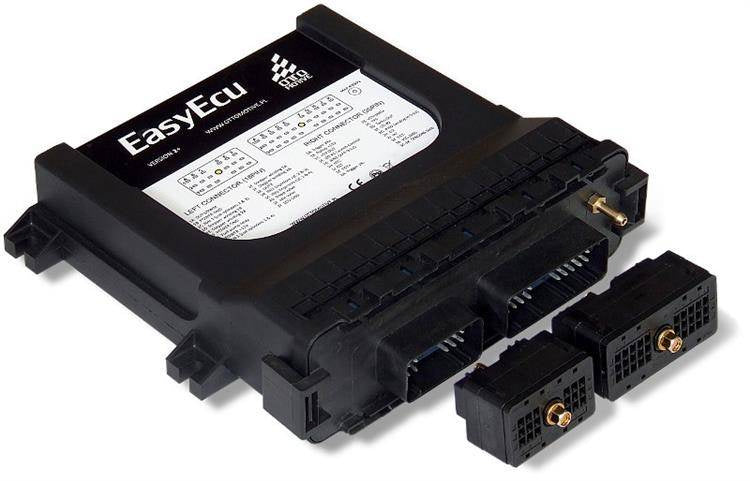

EasyEcu 3+

Der EasyEcu 3+ Controller ist dafür ausgelegt, Motoren mit maximal 8 Zylindern zu steuern. Mit der Weiterentwicklung der Software wird die Unterstützung für verschiedene Trigger- und Zündsysteme hinzugefügt. Zu Beginn werden Trigger in Form von Zahnrädern, z. B. 60-2, 36-1, sowie Wasted-Spark- und Zündverteiler-Systeme unterstützt. Zusätzlich verfügt der EasyEcu 3+ über einen integrierten Bosch LSU4.9 Breitband-Lambdasonden-Controller und einen 3 bar MAP-Sensor.

Die Hardware-Ein- und Ausgabemöglichkeiten des EasyEcu 3+ Steuergeräts sind wie folgt:

• 2 Hochohm-Einspritzventilausgänge (in einer oder zwei Gruppen)
• 4 Zündausgänge (passive Spulen) Hinweis 1
• 6 Logikpegel-Zündausgänge mit 5V (aktive Spulen)
• 1 Niedriggeschwindigkeitsventil (elektromagnetische Ausführung)
• 1 Leerlaufregelventil (Schrittmotor) Hinweis 2
• 1 Kraftstoffpumpenrelais
• 1 zusätzlicher Ausgang im Open-Collector-System mit einer Belastbarkeit von 3A
• 1 12V-Drehzahlsignalausgang
• 1 Wellenpositions-Eingang (VR oder HALL)
• 1 Wellenpositions-Eingang oder Wellenreferenz (VR oder HALL)
• 1 Wellensensor-Eingang speziell für Zündanlagen mit Zündverteiler (HALL)
• 1 Geschwindigkeitssensor-Eingang
• 1 Eingang für Motortemperatursensor
• 1 Eingang des Ansauglufttemperatursensors
• 1 Drosselklappenstellungssensor-Eingang
• 1 Eingang für schmalbandige Lambdasonde
• 1 Abgas-Temperaturmess-Eingang
• 2 Funktions-Eingänge (z. B. Startprozedur-Schalter)
• 2 analoge Eingänge 0–5V
• 1 zusätzlicher Temperatureingang
• 2 Klopfsensor-Eingänge

Hinweis 1 und 2: Es ist möglich, die Zündausgänge für passive Spulen um 4 zusätzliche Kanäle zu erweitern. Zusätzliche Zündausgänge befinden sich an den Steuerausgängen des Leerlaufregelventils in Form eines Schrittmotors. Bei dieser Option steht nur die Ansteuerung des Niedriggeschwindigkeits-Magnetventils zur Verfügung. Im Gegenzug erhältst Du 8 Zündkanäle zur Ansteuerung passiver Spulen. Wähle die entsprechende Option bei der Bestellung aus (Hardware-Optionen).
