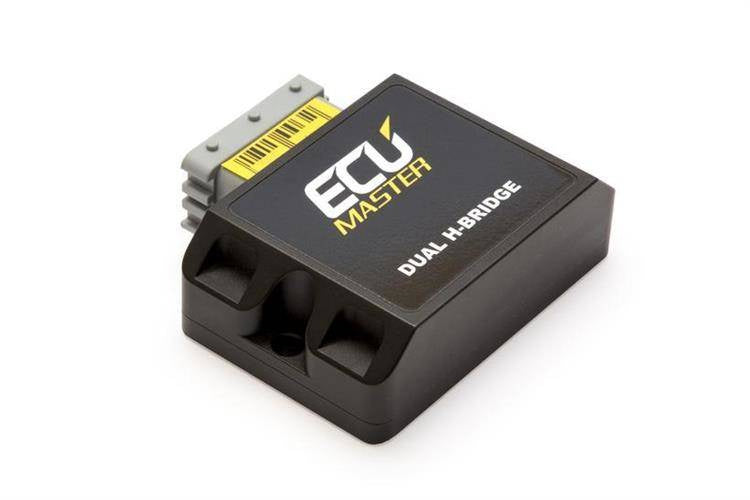

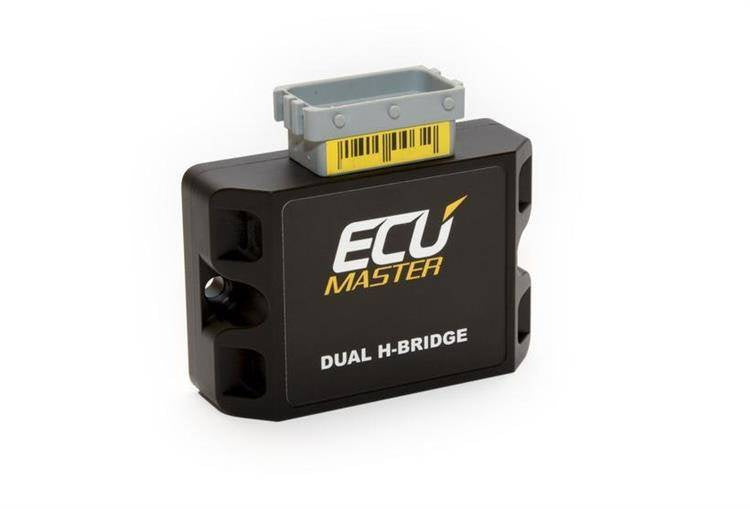

Ecumaster Dual H-Bridge Modul

Ecumaster Dual H-Bridge Modul.

Das CAN H-Brücken-Gerät enthält zwei unabhängige H-Brücken mit Überstrom- und Kurzschlussschutz, die einen Dauerstrom von 10 A und einen Spitzenstrom von 30 A ermöglichen. Die H-Brücken können über Geräteeingänge oder CAN-Bus-Nachrichten gesteuert werden.

• Spannungsbereich: 6V - 28V (Fahrzeuginstallationen 12V und 24V)
• Ausgangsstrom: kontinuierlich 10A, Spitze 30A
• 4 analoge Eingänge (0–5 V) / digital (35 Hz – 200 Hz PWM)
• PWM-Ausgang: 12 Bit 3,9 kHz

Das CAN-H-Brücken-Gerät kann verwendet werden, um eine gesicherte Niederspannung (GND) oder eine hohe (VBat) Stromversorgung unabhängig für jeden der 4 Ausgänge bereitzustellen, um eine bidirektionale Steuerung von Gleichstrommotoren zu ermöglichen. Die Low-Side-Ausgänge können je nach Brücke per PWM moduliert werden.

Typische Anwendungsfälle sind:

• Elektrische Fensterheber
• Hochstrom-E-Gas-Pedalverstärker

Das Double-H-Brücken-Modul muss über die CAN-Schnittstelle programmiert werden. Du kannst ECUMaster USB to CAN, Kvaser oder Peak PCAN verwenden.

Was ist im Lieferumfang enthalten?

• Can-H-Brücken-Modul
• 24-polige Steckverbinder mit Kontakten
